UY 206 2S.SH

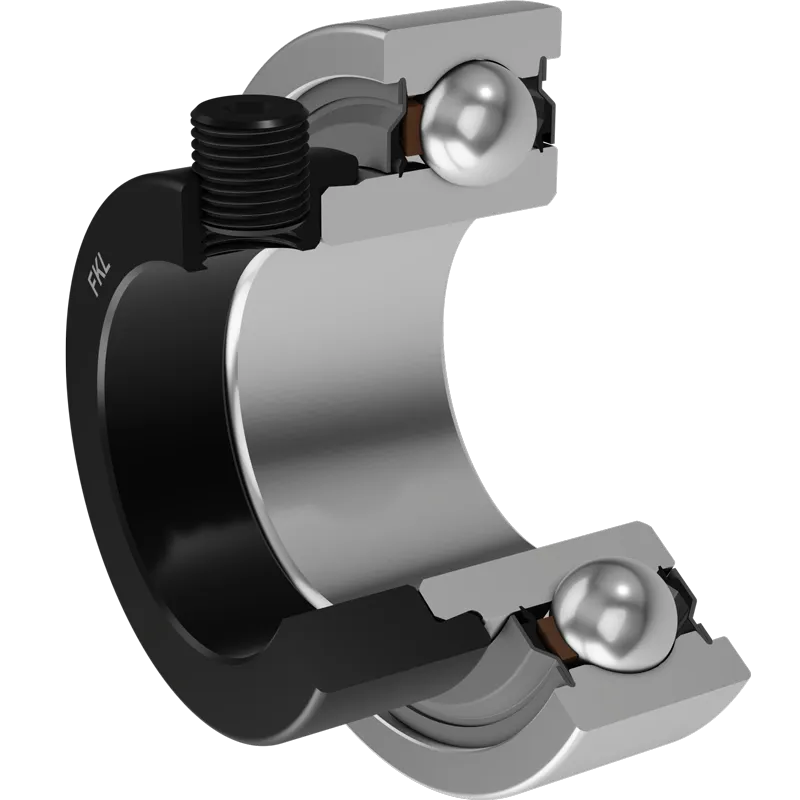

Корпусный радиальный шариковый подшипник с эксцентриковым кольцом

Application: NULL

3D модель

Техническая спецификация
d	Внутренний диаметр	30	мм
D	Наружный диаметр	62	мм
B	Ширина внутреннего кольца	23.8	мм
C	Ширина наружного кольца	18	мм
s	Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения	9	мм
d1	Наружный диаметр внутреннего кольца	39.7	мм
E	Расстояние от центра дорожки качения до отверстия для смазки	5.1	мм
Gs	Винт	M8x2	мм
sw	Размер шестигранного ключа для винта	4	мм
r1,2	Внутреннее кольцо. Размер фаски	0.6	мм
r3,4	Наружное кольцо. Размер фаски	0.6	мм
B1	Ширина внутреннего кольца с эксцентриковым кольцом	35.7	мм
d2	Наружный диаметр эксцентрикового кольца	44.2	мм
B2	Ширина эксцентрикового кольца	16	мм
Cdyn	Динамическая грузоподъемность	19.5	кН
Co	Статическая грузоподъемность	11.2	кН
Pu	Предел усталостной прочности	0.48	кН
kg	Масса	0.3	кг

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)

Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.

Чертеж уплотнения
