Специальная программа для сельского хозяйства

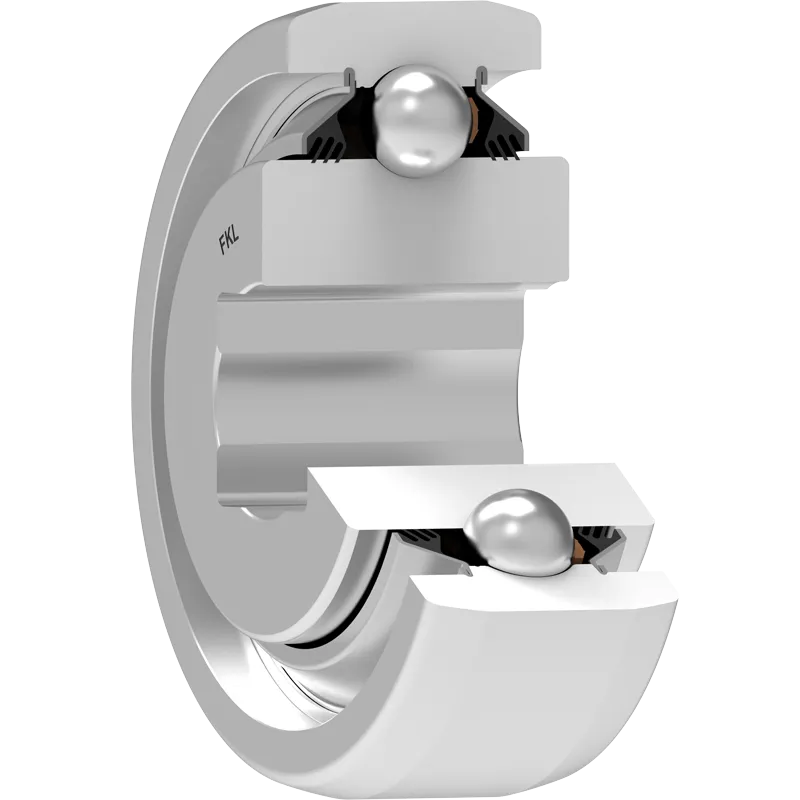

W 211PPB6
Серия с квадратным отверстием и сферическим наружным кольцом – без дополнительной смазки
Application: NULL
3D модель
| D | Наружный диаметр | 4.0772 | дюйм |
| D | Наружный диаметр | 103.56 | мм |
| B | Ширина внутреннего кольца | 1.75 | дюйм |
| B | Ширина внутреннего кольца | 44.5 | мм |
| C | Ширина наружного кольца | 1.437 | дюйм |
| C | Ширина наружного кольца | 36.5 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 2.72 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 69.1 | мм |
| a | Размер оси | 1.5315 | дюйм |
| a | Размер оси | 38.9 | мм |
| Cdyn | Динамическая грузоподъемность | 43.5 | кН |
| Co | Статическая грузоподъемность | 29 | кН |
| kg | Масса | 1.74 | кг |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
