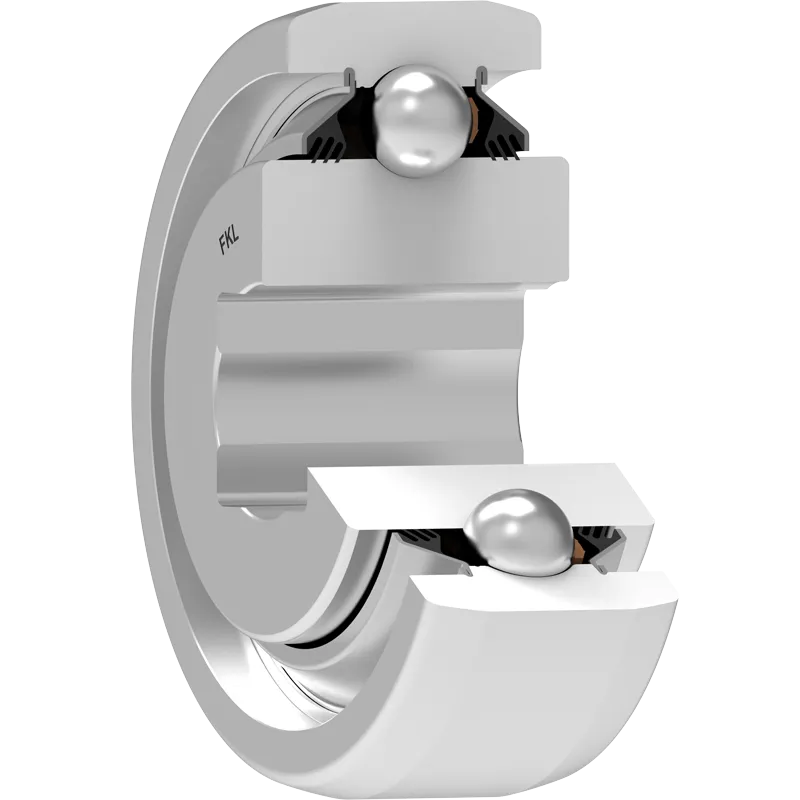

W 209PPB30
Серия с квадратным отверстием и сферическим наружным кольцом – без дополнительной смазки
Application: NULL
3D модель
| D | Наружный диаметр | 3.5433 | дюйм |
| D | Наружный диаметр | 90 | мм |
| B | Ширина внутреннего кольца | 1.772 | дюйм |
| B | Ширина внутреннего кольца | 45 | мм |
| C | Ширина наружного кольца | 1.142 | дюйм |
| C | Ширина наружного кольца | 29 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 2.228 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 56.6 | мм |
| a | Размер оси | 1.1811 | дюйм |
| a | Размер оси | 30 | мм |
| Cdyn | Динамическая грузоподъемность | 32.5 | кН |
| Co | Статическая грузоподъемность | 20.4 | кН |
| kg | Масса | 1.14 | кг |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
