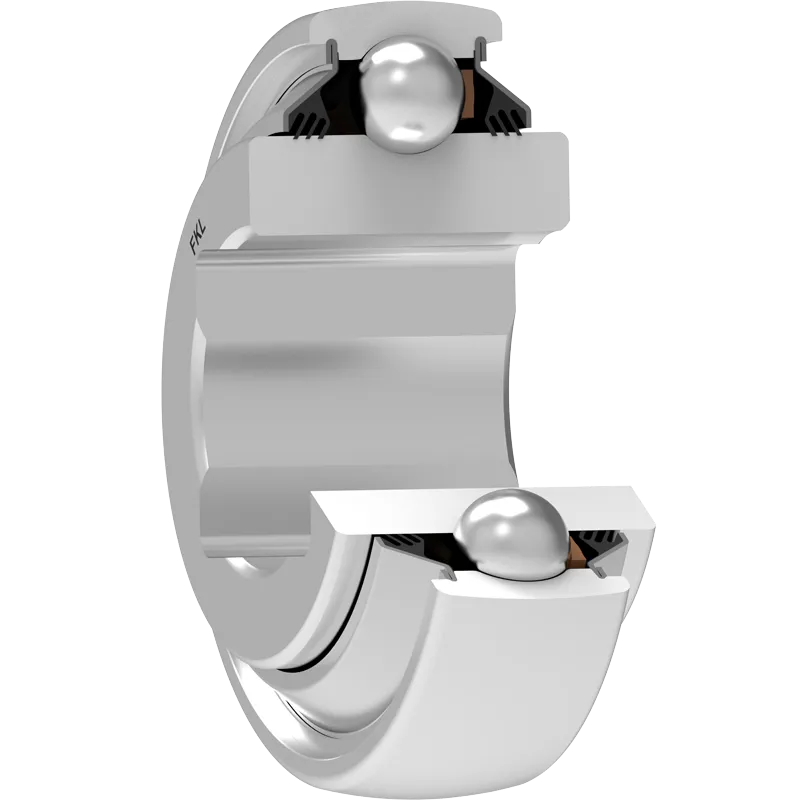

W 208PPB5
Серия с квадратным отверстием и сферическим наружным кольцом – без дополнительной смазки
Application: NULL
3D модель
| D | Наружный диаметр | 3.1496 | дюйм |
| D | Наружный диаметр | 80 | мм |
| B | Ширина внутреннего кольца | 1.438 | дюйм |
| B | Ширина внутреннего кольца | 36.5 | мм |
| C | Ширина наружного кольца | 0.709 | дюйм |
| C | Ширина наружного кольца | 18 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 2.047 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 52 | мм |
| a | Размер оси | 1.1811 | дюйм |
| a | Размер оси | 30 | мм |
| kg | Масса | 0.67 | кг |
| Cdyn | Динамическая грузоподъемность | 32.5 | кН |
| Co | Статическая грузоподъемность | 19.8 | кН |
| Pu | Предел усталостной прочности | 0.832 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
