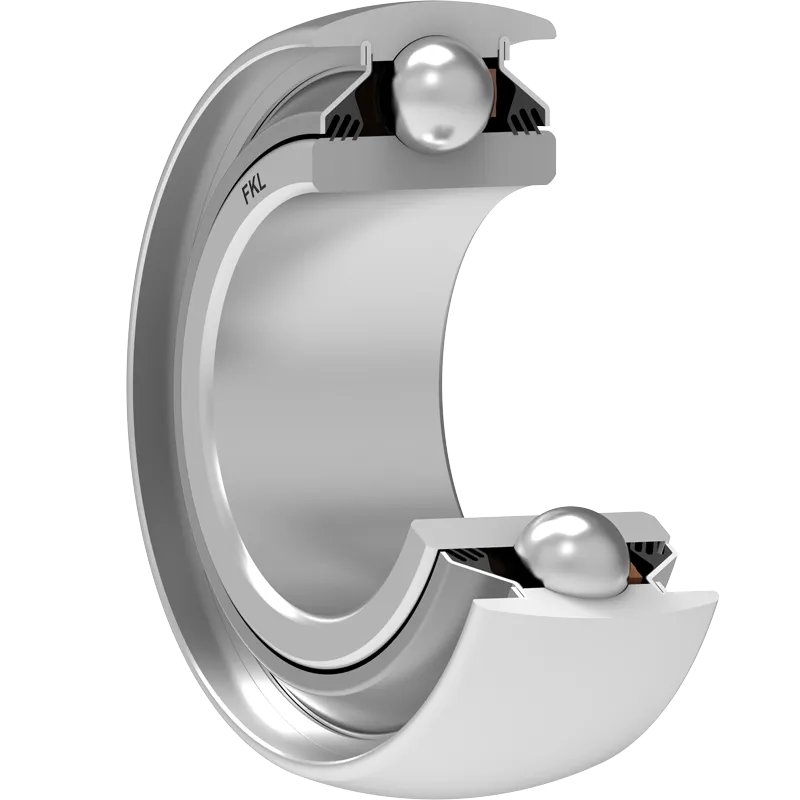

W 209PPB4
Серия с круглым отверстием и сферическим наружным кольцом – без дополнительной смазки
Application: NULL
3D модель
| d | Внутренний диаметр | 1.5354 | дюйм |
| d | Внутренний диаметр | 39 | мм |
| D | Наружный диаметр | 3.3465 | дюйм |
| D | Наружный диаметр | 85 | мм |
| B | Ширина внутреннего кольца | 1.188 | дюйм |
| B | Ширина внутреннего кольца | 30.18 | мм |
| C | Ширина наружного кольца | 1.188 | дюйм |
| C | Ширина наружного кольца | 30.18 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 2.228 | дюйм |
| d1 | Наружный диаметр внутреннего кольца | 56.6 | мм |
| kg | Масса | 0.75 | кг |
| Cdyn | Динамическая грузоподъемность | 32.5 | кН |
| Co | Статическая грузоподъемность | 20.4 | кН |
| Pu | Предел усталостной прочности | 0.857 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
