Ступицы AGRO POINT

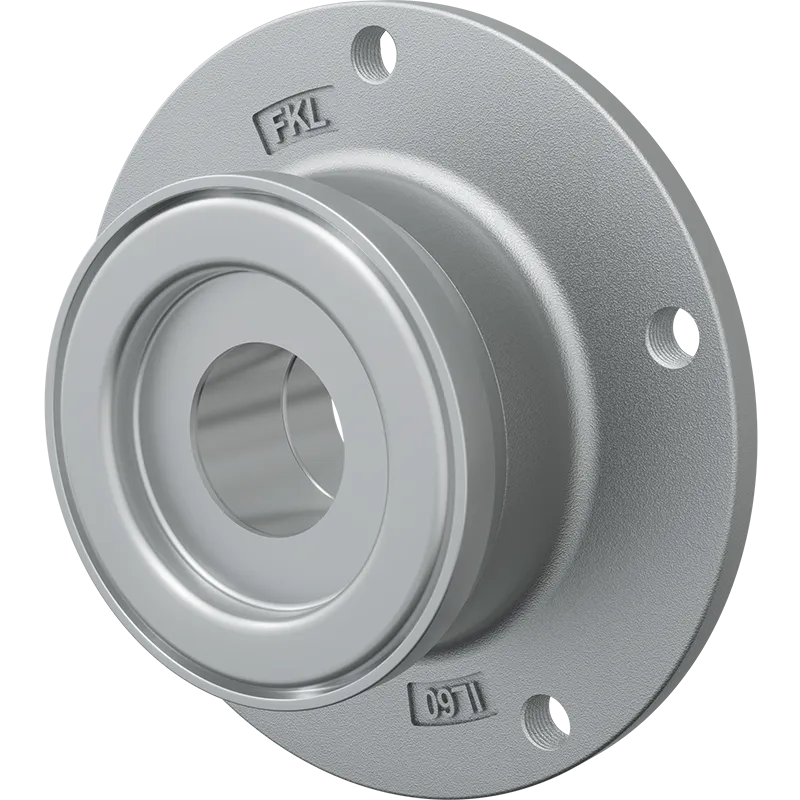

IL60-140/5T-B37

Необслуживаемый подшипник с интегрированным фланцем для тяжелых условий обработки почвы

Application: Дисковый культиватор

3D модель

Техническая спецификация
J	Диаметр, по которому распределены монтажные отверстия	140	мм
D	Наружный диаметр	160	мм
H/T	Отверстие/Резьба	5xM12x1.25	мм
d1	Внутренний диаметр	37	мм
L	Общая длина	53.4	мм
L2	Ширина подшипника	45	мм
Cdyn	Динамическая грузоподъемность	66.35	кН
Co	Статическая грузоподъемность	56.49	кН
Pu	Предел усталостной прочности	2.37	кН

Технический чертеж

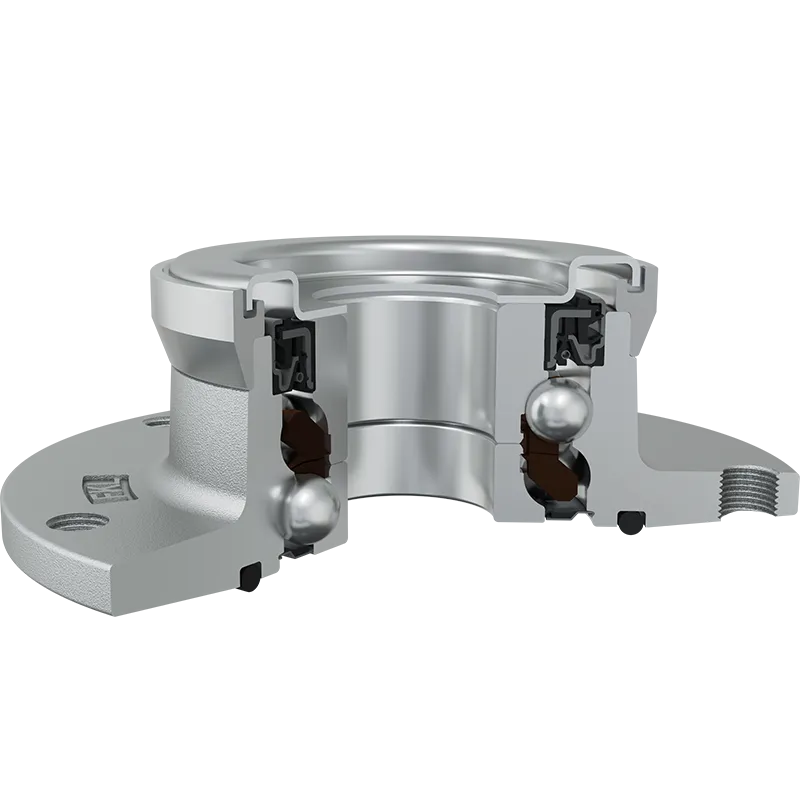

Уплотнение

O-RING + S УПЛОТНЕНИЕ / КАССЕТНОЕ УПЛОТНЕНИЕ + МЕТАЛЛИЧЕСКАЯ КРЫШКА

Уплотнительное кольцо и S уплотнение с основной стороны и кассетное уплотнение и металлическая крышка с передней стороны, которая подвергается воздействию загрязняющих веществ.

Уплотнительное кольцо и S уплотнение вместе с установленным диском исключают возможность загрязнения с основной стороны.

Кассетное уплотнение предназначено для работы в тяжелых и неблагоприятных условиях. Наружный диаметр, состоящий наполовину из металла и наполовину из резины, обеспечивает надежную фиксацию уплотнения в отверстии и улучшает его герметичность. Внутренний диаметр покрыт резиной, что улучшает герметичность и упрощает монтаж. Кованая крышка обеспечивает дополнительную надежную защиту кассетного уплотнения от механических повреждений.

Такое уплотнение обеспечивает максимальную защиту от жидких и твердых загрязнений, что значительно продлевает срок службы подшипника.

Чертеж уплотнения
