Продукция
Подшипниковые узлы типа Y
LEF 206 2T

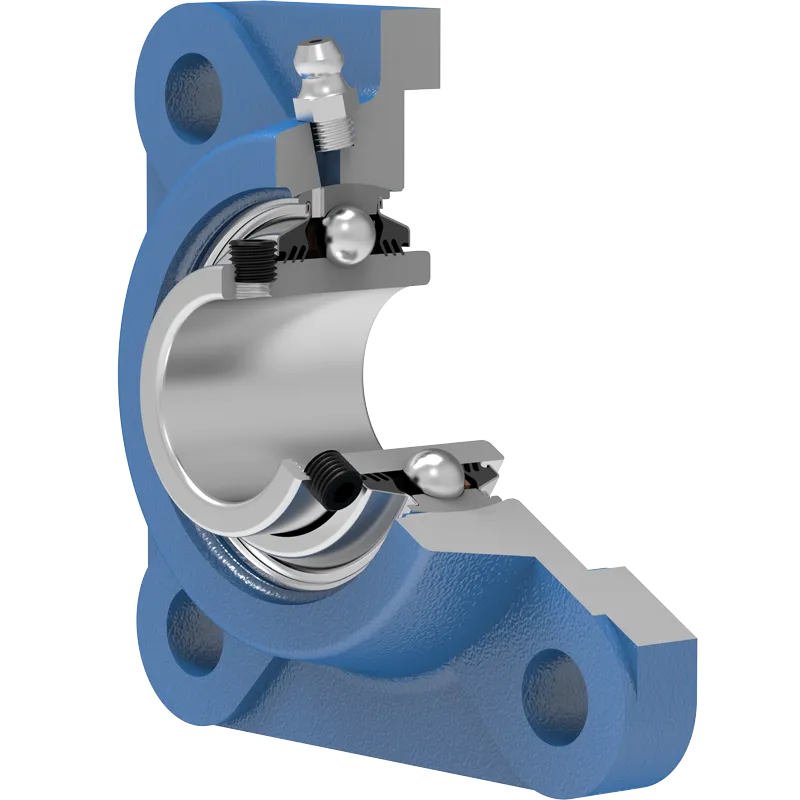

Подшипниковый узел типа Y с квадратным корпусом типа "F" из серого чугуна
Application: NULL
3D модель
| d | Внутренний диаметр | 30 | мм |
| d1 | Наружный диаметр внутреннего кольца | 39.7 | мм |
| L | Общая длина | 108 | мм |
| J | Расстояние между отверстиями | 83 | мм |
| N | Диаметр отверстия | 12H13 | мм |
| A | Общая ширина | 40.2 | мм |
| A1 | Общая ширина корпуса | 31 | мм |
| A2 | Толщина фланца корпуса | 11 | мм |
| B | Ширина внутреннего кольца | 38.1 | мм |
| kg | Масса | 1.05 | кг |
| Cdyn | Динамическая грузоподъемность | 19.5 | кН |
| Co | Статическая грузоподъемность | 11.3 | кН |
| Pu | Предел усталостной прочности | 0.475 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
