Подшипниковые узлы типа Y

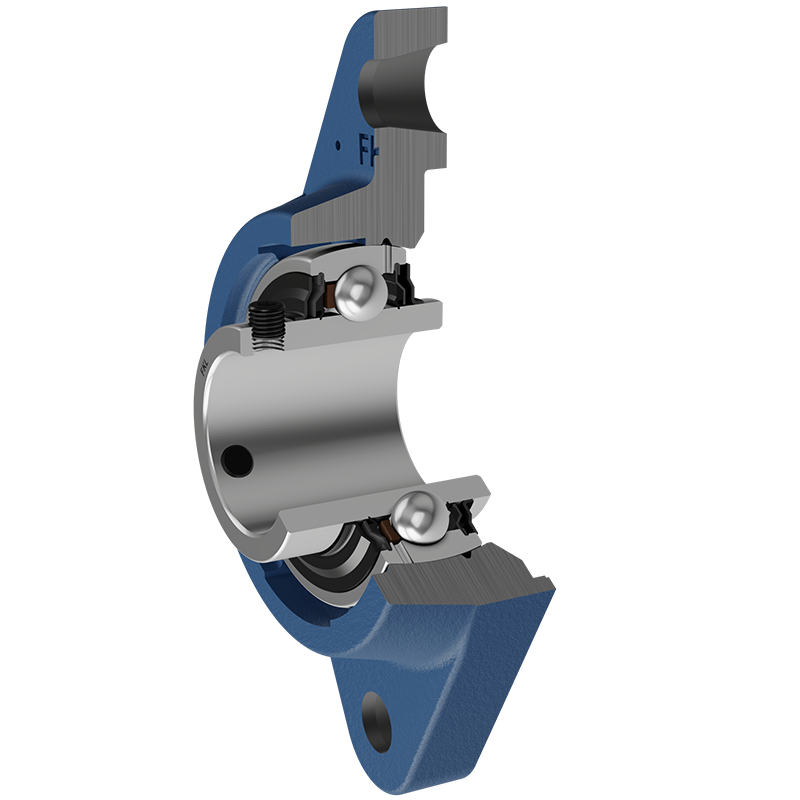

LEN 205-100 2F

3D модель

Техническая спецификация
d	Внутренний диаметр	25.4	мм
d	Внутренний диаметр	1''	дюйм
L	Общая ширина	68	мм
A	Расстояние от фланца корпуса до передней части внутреннего кольца подшипника	35.8	мм
A1	Общая ширина корпуса	27	мм
A2	Толщина фланца корпуса	14	мм
H	Высота корпуса	130	мм
J	Расстояние между отверстиями	99	мм
N	Диаметр установочного отверстия	16	мм
B	Ширина внутреннего кольца	34.1	мм
s1	Расстояние от винта до центра дорожки качения	19.8	мм
kg	Масса	0.61	кг
Cdyn	Динамическая грузоподъемность	14	кН
Co	Статическая грузоподъемность	7.8	кН
Pu	Предел усталостной прочности	0.328	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ F/ УПЛОТНЕНИЕ F (2F)

Двойное уплотнение, защитная крышка на внутреннем кольце защищает от твердых частиц, создавая лабиринт с металлической частью упортнения. Уплотнение S-типа с лабиринтом между металлической частью и резиноворй частью, которая создает контактное уплотнение. Трение и число оборотов такие же как и для уплотнения S-типа, но обеспечивает более надежную защиту от твердых частиц. Представляет собой хорошую защиту, металлическая крышка защищает уплотнение от проникновения земли, пыли и твердых части, в то же время, создавая лабиринт с резиновой частью, Резиновая губка обеспечивает контактное уплотнение, которое защишает подшипник от от проникновения мелких частиц, воды, влаги, пара и пр. Применяется для более тяжелых условий работы. Предназначено для Y-подшипников (стандартно).

Чертеж уплотнения
