Подшипники типа Y

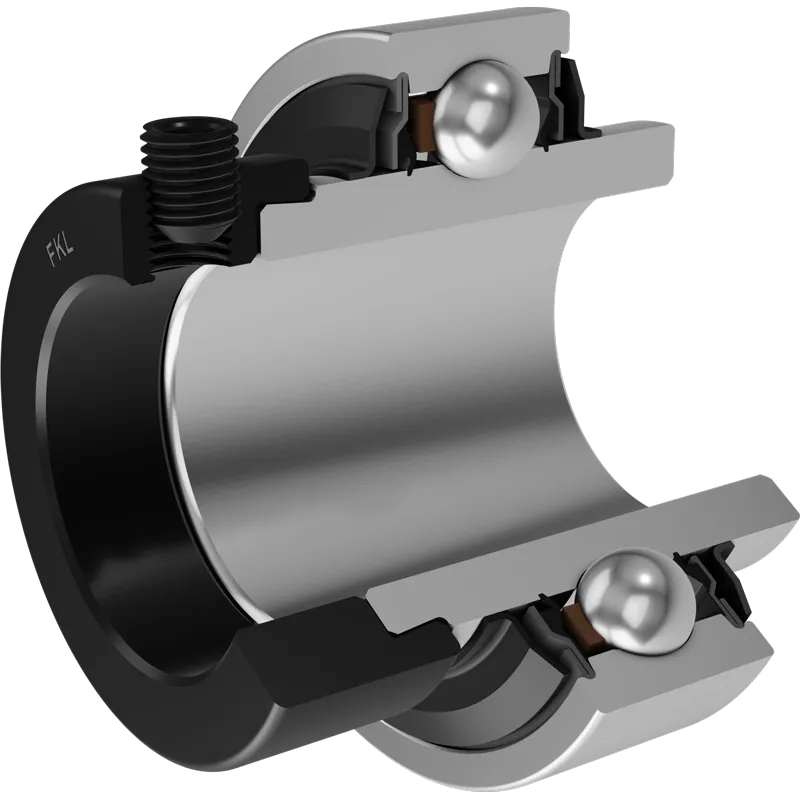

LY 207-104 2F.SH
Корпусный радиальный шариковый подшипник с эксцентриковым кольцом
Application: NULL
3D модель
| d | Внутренний диаметр | 31.75 | мм |
| D | Наружный диаметр | 72 | мм |
| B | Ширина внутреннего кольца | 37.6 | мм |
| C | Ширина наружного кольца | 19 | мм |
| s | Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения | 18.8 | мм |
| d1 | Наружный диаметр внутреннего кольца | 46.1 | мм |
| Gs | Установочный винт | 3/8-24 UNF | дюйм |
| sw | Размер шестигранного ключа для винта | 4.763 | мм |
| sw | Размер шестигранного ключа для винта | 3/16 | дюйм |
| r1,2 | Внутреннее кольцо. Размер фаски | 1 | мм |
| r3,4 | Наружное кольцо. Размер фаски | 1 | мм |
| B1 | Ширина внутреннего кольца с эксцентриковым кольцом | 51.1 | мм |
| d2 | Наружный диаметр эксцентрикового кольца | 51.2 | мм |
| B2 | Ширина эксцентрикового кольца | 17.5 | мм |
| kg | Масса | 0.57 | кг |
| Cdyn | Динамическая грузоподъемность | 25.5 | кН |
| Co | Статическая грузоподъемность | 15.3 | кН |
| Pu | Предел усталостной прочности | 0.66 | кН |
Технический чертеж
Уплотнение
F УПЛОТНЕНИЕ / F УПЛОТНЕНИЕ (2F)
2-х кромочное уплотнение: защитная крышка, установленная на внутреннем кольце, защищает от твердых частиц грязи, создавая лабиринт с металлической частью уплотнения; S-уплотнение с лабиринтом между листовой частью и резиновой кромкой, образующее контактное уплотнение. Трение и частота вращения такие же, как у S-уплотнения, но оно обеспечивает гораздо лучшую защиту от твердых частиц. Это очень хорошая система уплотнения: металлическая часть защищает уплотнение от грязи, пыли и твердых частиц, одновременно создавая лабиринт с резиновой частью. Резиновая кромка обеспечивает контактное уплотнение, предотвращая проникновение мелких частиц, воды, влаги, пара и т. д. Подходит для тяжелых условий эксплуатации благодаря лучшей защите от внешних воздействий. Используется в подшипниках типа Y (стандарт).
Чертеж уплотнения
