Универсальное решение

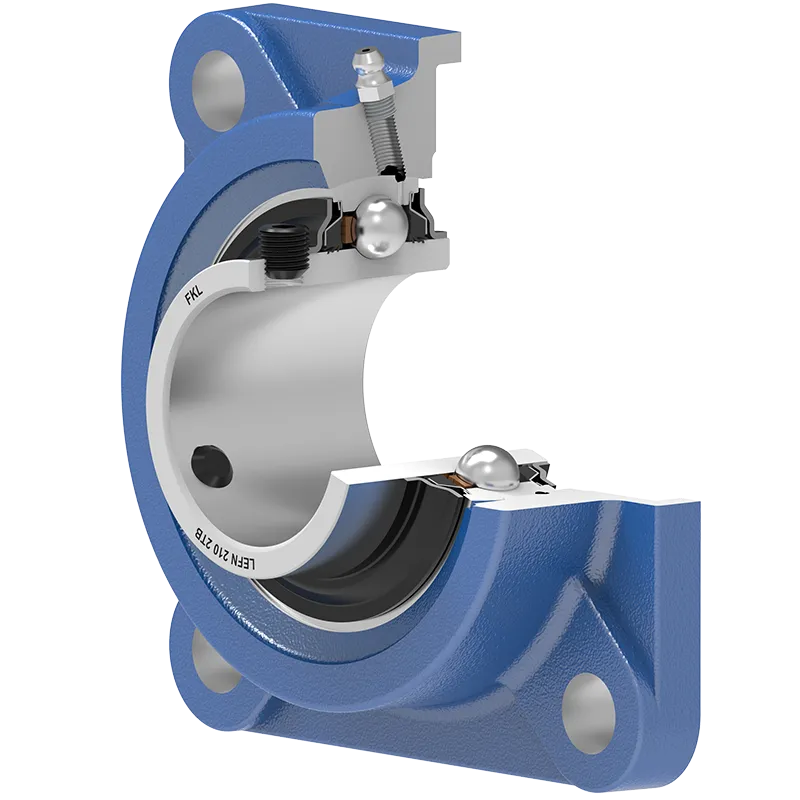

LEFN 210 2TB

Подшипниковый узел

Application: Культиваторы и дисковые сеялки

3D модель

Техническая спецификация
d	Внутренний диаметр	50	мм
d1	Наружный диаметр внутреннего кольца	62.5	мм
L	Общая длина	143	мм
J	Расстояние между отверстиями	111	мм
N	Диаметр отверстия	O 16H13	мм
A	Общая ширина	54.6	мм
A1	Общая ширина корпуса	40	мм
A2	Толщина фланца корпуса	11	мм
B	Ширина внутреннего кольца	51.6	мм
kg	Масса	2.6	кг
Co	Статическая грузоподъемность	23.2	кН
Cdyn	Динамическая грузоподъемность	35.1	кН
Pu	Предел усталостной прочности	0.974	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ PB / УПЛОТНЕНИЕ PB (2PB)

5-ти кромочное уплотнение с металлической крышкой с 2-х сторон подшипника обеспечивает одинаковую защиту от проникновения загрязнений. 5-ти кромочное уплотнение обеспечивает высокую степень защиты подшипника от проникновения загрязнений и в то же время допуская вдвое большее число оборотов благодаря специальной конструкции уплотнения. Металлическая крышка защищает уплотнение от механических повреждений.

Чертеж уплотнения
