Продукция
Универсальное решение

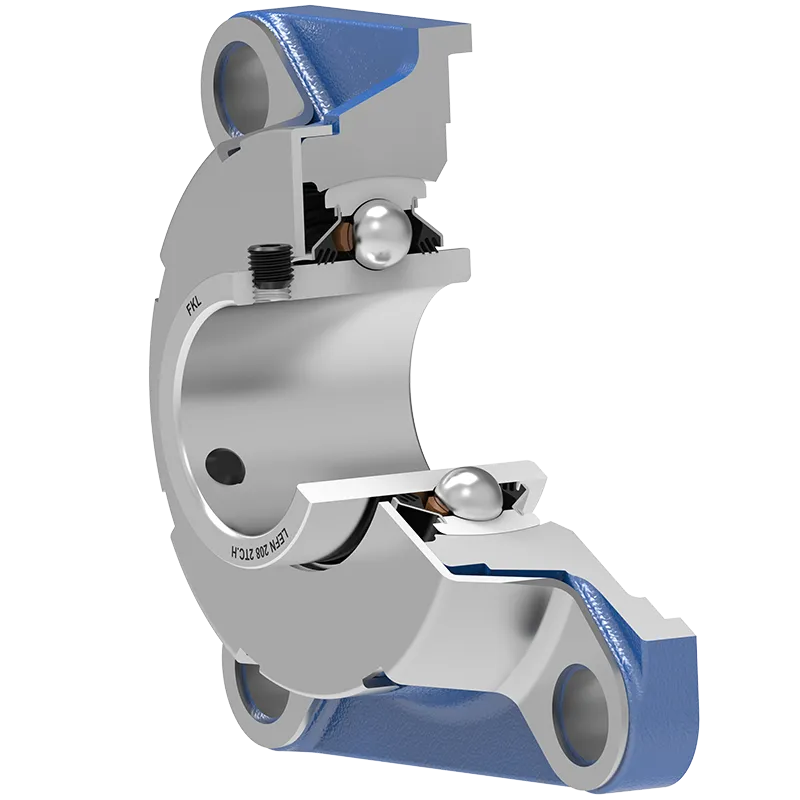

LEFN 208 2TC.H
Подшипниковый узел
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 40 | мм |
| d1 | Наружный диаметр внутреннего кольца | 51.8 | мм |
| L | Общая длина | 130 | мм |
| J | Расстояние между отверстиями | 102 | мм |
| N | Диаметр отверстия | 16 | мм |
| A | Общая ширина | 51.2 | мм |
| A1 | Общая ширина корпуса | 36 | мм |
| A2 | Толщина фланца корпуса | 14 | мм |
| B | Ширина внутреннего кольца | 49.2 | мм |
| kg | Масса | 2.1 | кг |
| Cdyn | Динамическая грузоподъемность | 30.7 | кН |
| Co | Статическая грузоподъемность | 19 | кН |
| Pu | Предел усталостной прочности | 0.798 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T +МЕТАЛЛИЧЕСКАЯ КРЫШКА
3-х кромочное уплотнение с установочной стороны и 3-х кромочное уплотнение с металлической крышкой с другой стороны, которая подвержена воздействию загрязнений. 3-х кромочное уплотнение с другой стороны защищает подшипник от проникновения загрязнений. Металлическая крышка защищает уплотнение от механических повреждений и наматывания стеблей травы, растений и веревок.
Чертеж уплотнения
