LEFN 209 2T

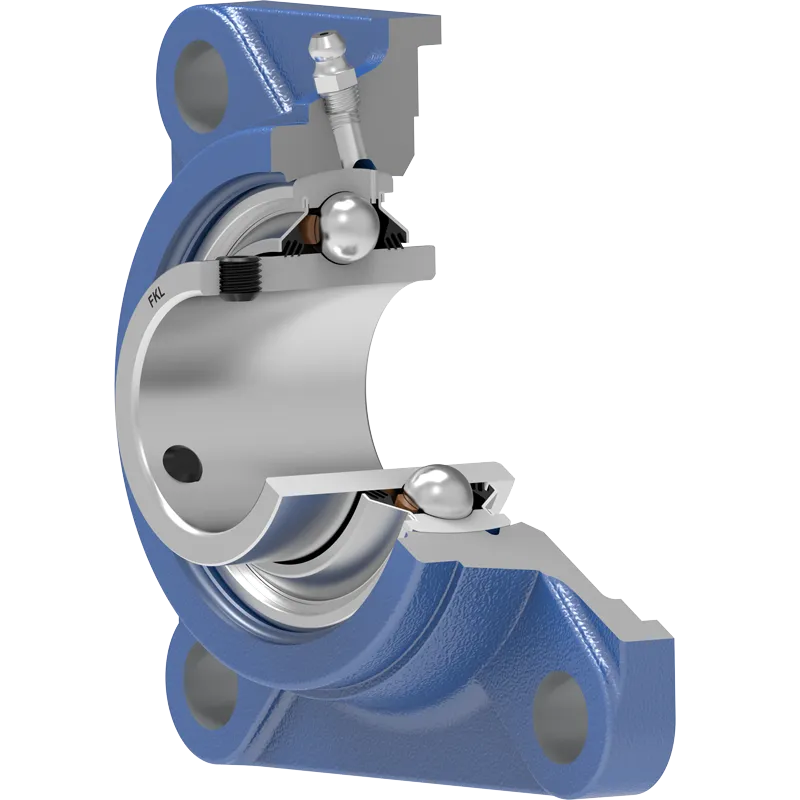

Подшипниковый узел
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 45 | мм |
| d1 | Наружный диаметр внутреннего кольца | 56.6 | мм |
| L | Общая длина | 137 | мм |
| J | Расстояние между отверстиями | 105 | мм |
| N | Диаметр отверстия | 16 | мм |
| A | Общая ширина | 52.2 | мм |
| A1 | Общая ширина корпуса | 38 | мм |
| A2 | Толщина фланца корпуса | 12 | мм |
| B | Ширина внутреннего кольца | 49.2 | мм |
| kg | Масса | 2.25 | кг |
| Cdyn | Динамическая грузоподъемность | 32.5 | кН |
| Co | Статическая грузоподъемность | 20.4 | кН |
| Pu | Предел усталостной прочности | 0.857 | кН |
Технический чертеж
Уплотнение
УПЛОТНЕНИЕ T/ УПЛОТНЕНИЕ T (2T)
3-х кромочное уплотнение с 2-х сторон обеспечивает одинаковую защиту от загрязнений. Рекомендуется для условий, где возможность проникновения загрязнений одинакова как с одной так и с другой стороны.
Чертеж уплотнения
