Продукция
Универсальное решение
LEFN 208 2T.H

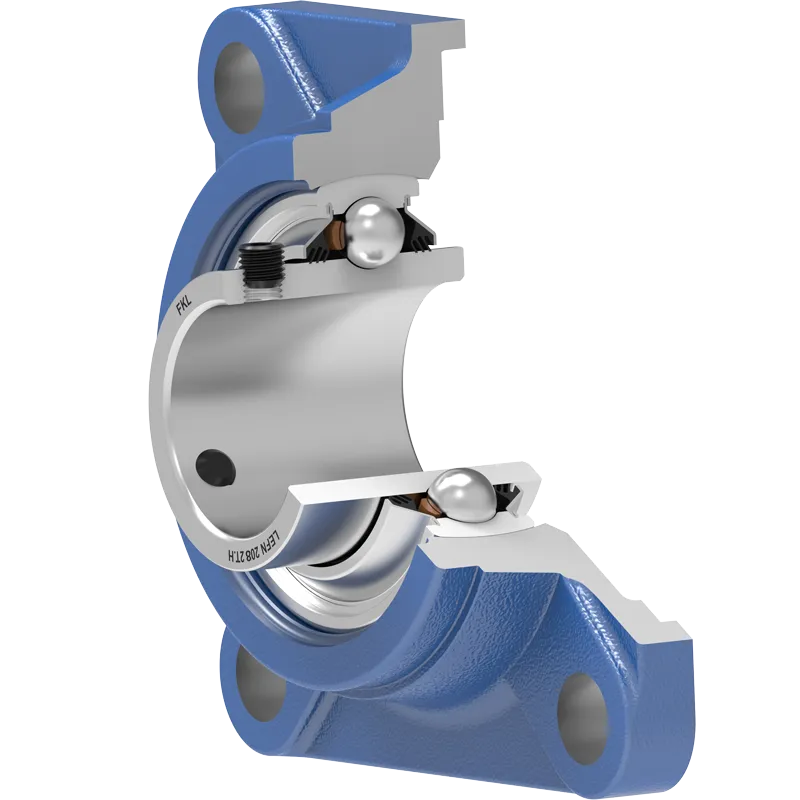

Подшипниковый узел
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 40 | мм |
| d1 | Наружный диаметр внутреннего кольца | 51.8 | мм |
| L | Общая длина | 130 | мм |
| J | Расстояние между отверстиями | 102 | мм |
| N | Диаметр отверстия | 16 | мм |
| A | Общая ширина | 51.2 | мм |
| A1 | Общая ширина корпуса | 36 | мм |
| A2 | Толщина фланца корпуса | 11 | мм |
| B | Ширина внутреннего кольца | 49.2 | мм |
| kg | Масса | 1.96 | кг |
| Cdyn | Динамическая грузоподъемность | 30.7 | кН |
| Co | Статическая грузоподъемность | 19 | кН |
| Pu | Предел усталостной прочности | 0.798 | кН |
Технический чертеж
Уплотнение
T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ (2T)
3-х кромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнений. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
