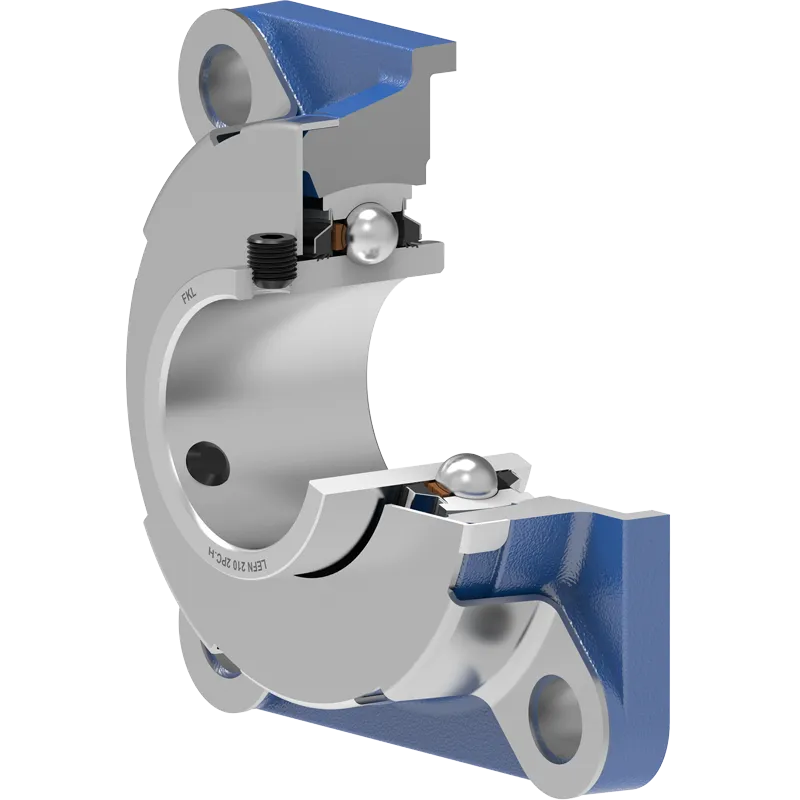

LEFN 210 2PC.H
Подшипниковый узел
Application: Универсальное решение
3D модель
| d | Внутренний диаметр | 50 | мм |
| d1 | Наружный диаметр внутреннего кольца | 62.5 | мм |
| L | Общая длина | 143 | мм |
| J | Расстояние между отверстиями | 111 | мм |
| N | Диаметр отверстия | 16 | мм |
| A | Общая ширина | 54.6 | мм |
| A1 | Общая ширина корпуса | 38 | мм |
| A2 | Толщина фланца корпуса | 15 | мм |
| B | Ширина внутреннего кольца | 51.6 | мм |
| kg | Масса | 2.8 | кг |
| Co | Статическая грузоподъемность | 23.2 | кН |
| Cdyn | Динамическая грузоподъемность | 35.1 | кН |
| Pu | Предел усталостной прочности | 0.974 | кН |
Технический чертеж
Уплотнение
P УПЛОТНЕНИЕ / P УПЛОТНЕНИЕ + МЕТАЛЛИЧЕСКАЯ КРЫШКА
5-кромочное уплотнение с основной стороны и 5-кромочное уплотнение и металлическая крышка с передней стороны, которая подвергается воздействию загрязняющих веществ.
5-кромочное уплотнение с передней стороны защищает подшипник от проникновения загрязнений. Металлическая крышка защищает уплотнение от механических повреждений и наматывания стеблей травы, растений и шпагата.
Чертеж уплотнения
