Комбайн

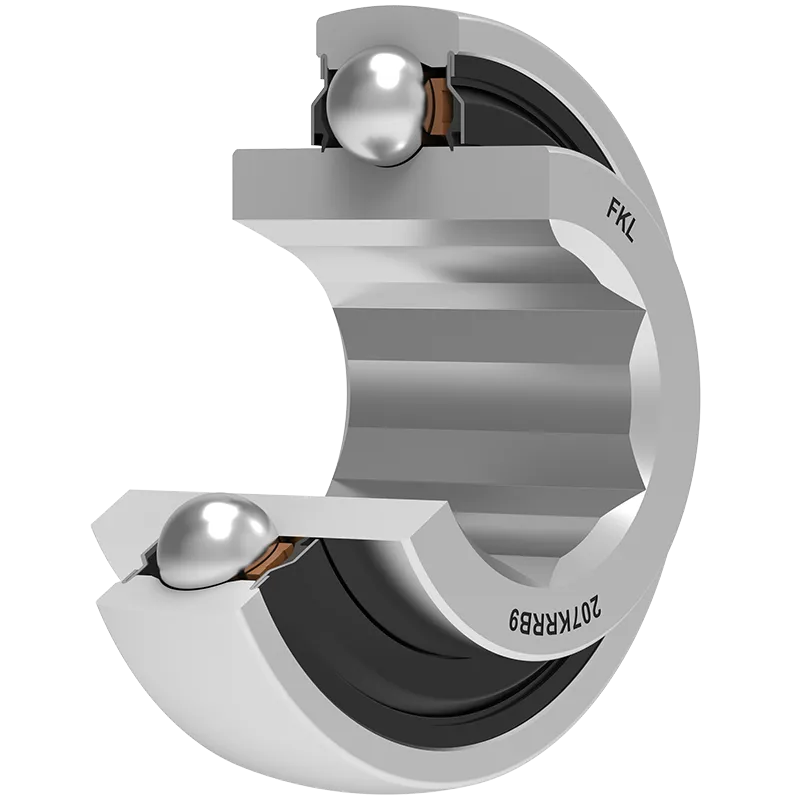

207KRRB9

Серия с шестигранным отверстием и сферическим наружным кольцом

Application: Комбайн

3D модель

Техническая спецификация
a	Размер шестиугольника	28.6	мм
a1	Диагональ шестиугольника	32.95	мм
d	Внутренний диаметр	29.3	мм
D	Наружный диаметр	72	мм
B	Ширина внутреннего кольца	37.7	мм
C	Размер отверстия D-образной формы	17	мм
kg	Масса	0.51	кг
Cdyn	Динамическая грузоподъемность	25.5	кН
Co	Статическая грузоподъемность	15.3	кН
Pu	Предел усталостной прочности	0.643	кН

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ S/ УПЛОТНЕНИЕ S (2S)

Одинарное уплотнение с лабиринтом между металлической частью и резиновой губкой, которая осуществляет контактное уплотнение. Трение и чило оборотов такие же как и у уплотнения RS-типа, но обеспечивает более надежную защиту от проникновения трердых частиц. Представляет собой очень хороший способ герметизиции: крышка из листового металла защищает уплотнения от проникновения земли, пыли и твердых частиц, образуя лабиринт с резиновой частью. Резиновая часть обеспечивает контактное уплотнение, которое предотвращает проникновение мелких частиц, воды, влаги и пр. Применяется для нормальных условий из-за наличия разных материалов. Применяется в Z-подшипниках (стандартно) и в радиальных подшипниках.

Чертеж уплотнения
