Комбайн
W215KPP52

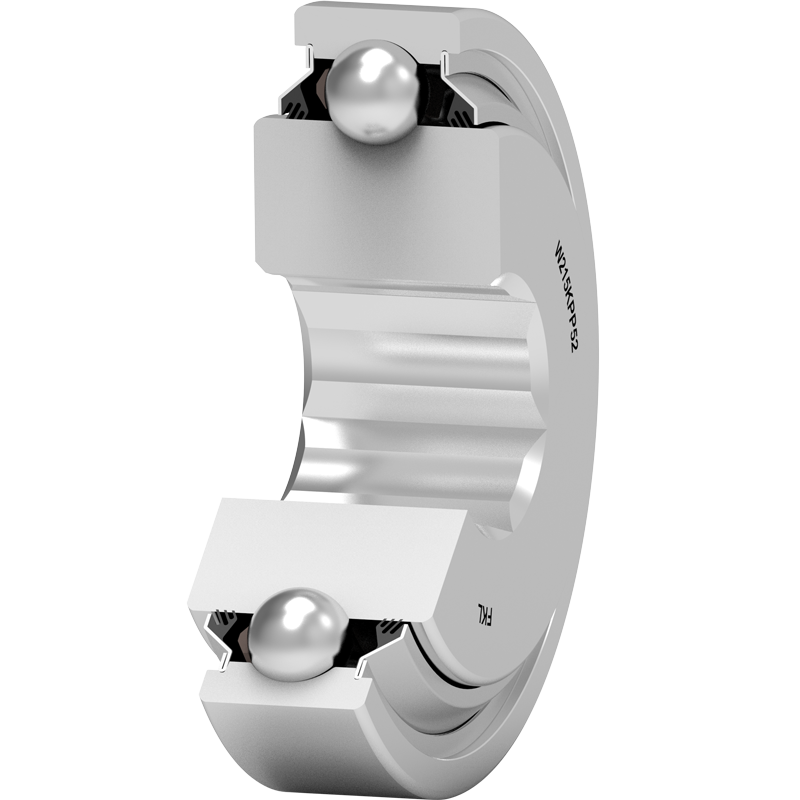

3D модель
| a | Размер шестиугольника | 38.25 | мм |
| a1 | Диагональ шестиугольника | 44 | мм |
| d | Внутренний диаметр | 39.35 | мм |
| D | Наружный диаметр | 130 | мм |
| B | Ширина внутреннего кольца | 43 | мм |
| C | Ширина наружного кольца | 29 | мм |
| kg | Масса | 2.65 | кг |
| Cdyn | Динамическая грузоподъемность | 81.7 | кН |
| Co | Статическая грузоподъемность | 51.8 | кН |
| Pu | Предел усталостной прочности | 2.176 | кН |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
