Продукция
Прикатывающий каток

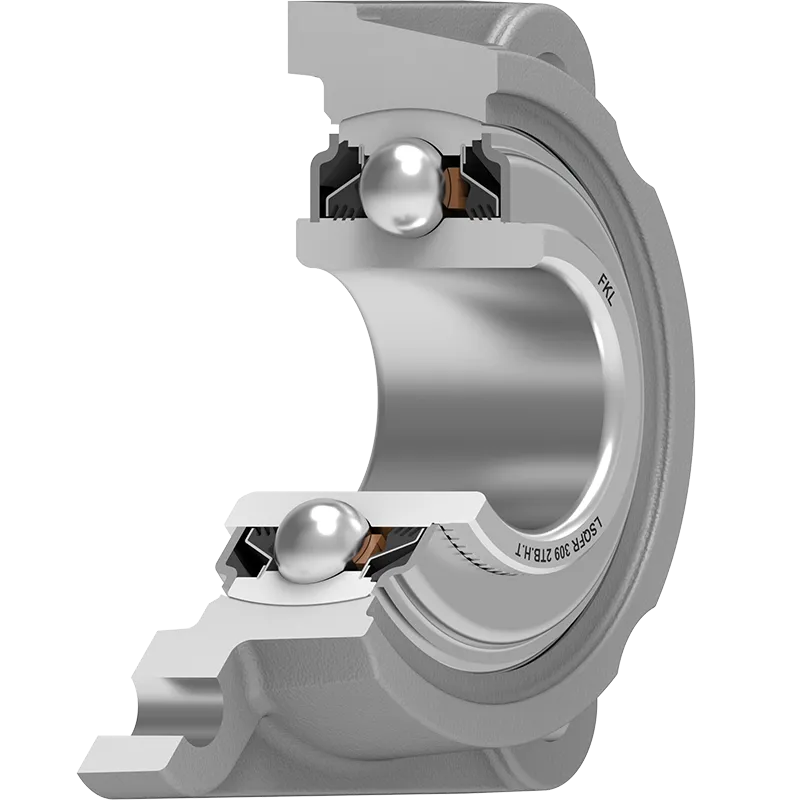

LSQFR 309 2TB.H.T
Подшипниковый узел
Application: Прикатывающий каток
3D модель
| d | Внутренний диаметр | 45 | мм |
| L | Общая длина | 137 | мм |
| J | Расстояние между отверстиями | 105 | мм |
| H/T | Отверстие/Резьба | 14 | мм |
| A | Общая ширина | 54 | мм |
| A1 | Общая ширина корпуса | 44 | мм |
| A2 | Толщина фланца корпуса | 22 | мм |
| B | Ширина внутреннего кольца | 51.1 | мм |
| kg | Масса | 3.4 | кг |
| Co | Статическая грузоподъемность | 59.6 | кН |
| Cdyn | Динамическая грузоподъемность | 80.8 | кН |
| Pu | Предел усталостной прочности | 2.503 | кН |
Технический чертеж
Уплотнение
ПРОРЕЗИНЕННОЕ КОЛЬЦО + T УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ + ПРОРЕЗИНЕННОЕ КОЛЬЦО
Прорезиненное кольцо и 3-х кромочное уплотнение с основной стороны и 3-х кромочное уплотнение с прорезиненным кольцом с передней стороны, которая подвергается воздействию загрязняющих веществ.
3-х кромочное уплотнение защищает подшипник от проникновения загрязнений. Прорезиненное езиновое кольцо защищает уплотнение от механических повреждений и обеспечивает дополнительную герметизацию.
Чертеж уплотнения
