Прикатывающий каток

LSQ 210 2PB.H.40

3D модель

Техническая спецификация
d	Внутренний диаметр	40	мм
D	Наружный диаметр	90	мм
B	Ширина внутреннего кольца	38.4	мм
C	Ширина наружного кольца	22	мм
d1	Наружный диаметр внутреннего кольцв	62.5	мм
s	Расстояние от боковой поверхности внутреннего кольца до центра дорожки качения	19.2	мм
r1,2	Внутреннее кольцо. Размер фаски	1	мм
r3,4	Наружное кольцо. Размер фаски	1.2	мм
kg	Масса	0.53	кг
Cdyn	Динамическая грузоподъемность	56	кН
Co	Статическая грузоподъемность	45	кН
Pu	Предел усталостной прочности	1.89	кН

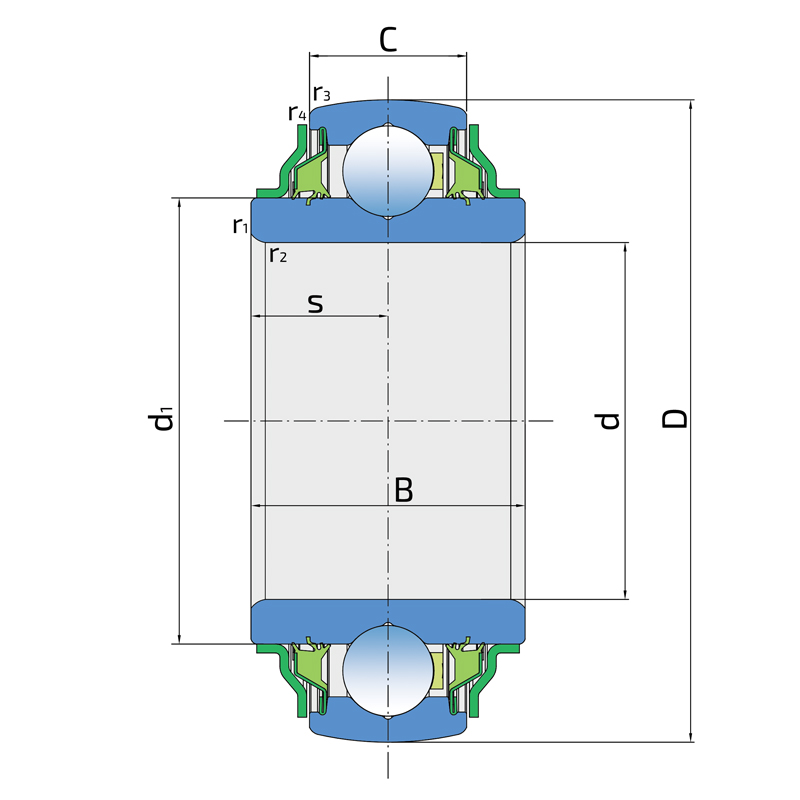

Технический чертеж

Уплотнение

УПЛОТНЕНИЕ PB / УПЛОТНЕНИЕ PB (2PB)

5-ти кромочное уплотнение с металлической крышкой с 2-х сторон подшипника обеспечивает одинаковую защиту от проникновения загрязнений. 5-ти кромочное уплотнение обеспечивает высокую степень защиты подшипника от проникновения загрязнений и в то же время допуская вдвое большее число оборотов благодаря специальной конструкции уплотнения. Металлическая крышка защищает уплотнение от механических повреждений.

Чертеж уплотнения
