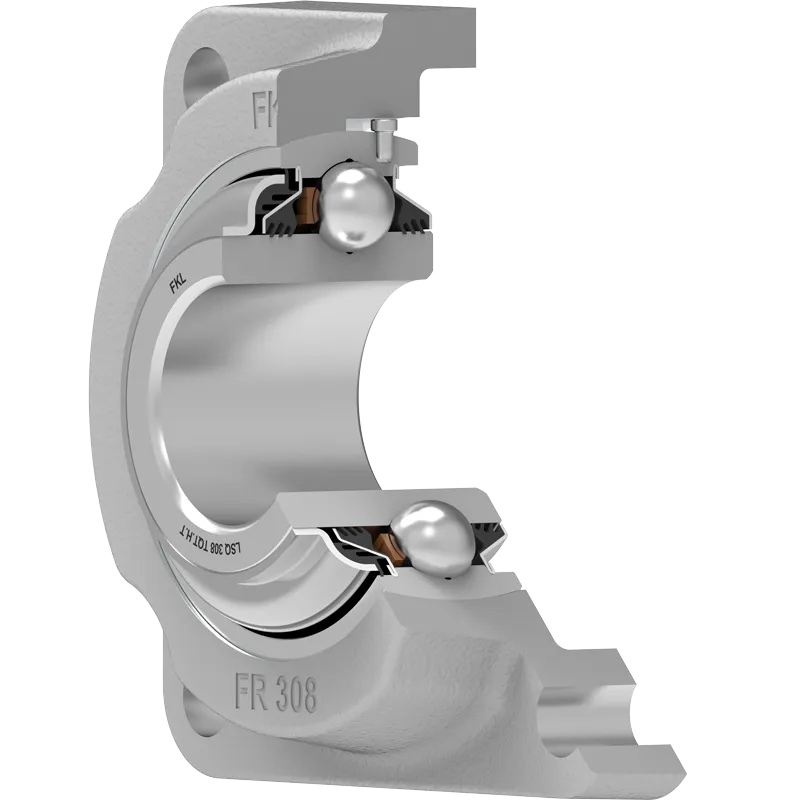

Прикатывающий каток

LSQFR 308-13.5 TQT.H.T

Подшипниковый узел

Application: Прикатывающий каток

3D модель

Техническая спецификация
d	Внутренний диаметр	40	мм
L	Общая длина	130	мм
J	Расстояние между отверстиями	101.5	мм
H/T	Отверстие/Резьба	13.5	мм
A	Общая ширина	51.4	мм
A1	Общая ширина корпуса	40.6	мм
A2	Толщина фланца корпуса	19	мм
B	Ширина внутреннего кольца	42.9	мм
kg	Масса	2.414	кг
Cdyn	Динамическая грузоподъемность	62.3	кН
Co	Статическая грузоподъемность	45.2	кН
Pu	Предел усталостной прочности	1.898	кН

Технический чертеж

Уплотнение

TQ УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ

3-х кромочное уплотнение с основной стороны и 7-кромочное уплотнение с передней стороны, которая подвергается воздействию загрязняющих веществ.

Инновационное 7-кромочное уплотнение обеспечивает идеальную посадку на внутреннем кольце, обеспечивая исключительную герметичность и долговечность даже в экстремальных условиях. Уплотнение TQT эффективно предотвращает проникновение воды, снега, грязи и пыли, обеспечивая надежную защиту подшипника и продлевая его срок службы.

Чертеж уплотнения
