Сеялка

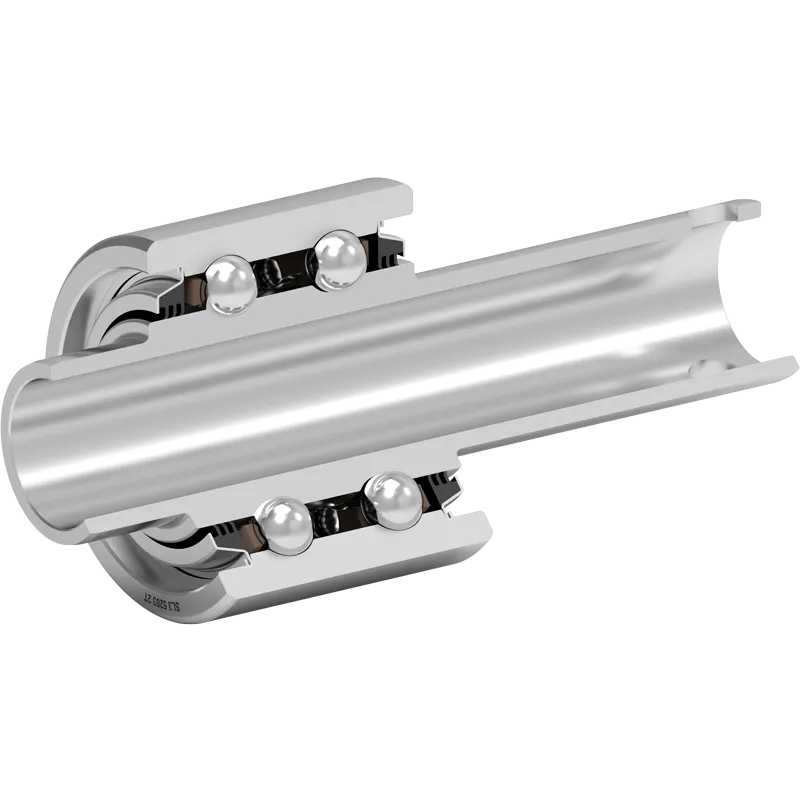

SL3 5203 2T
Ball bearing
Application: Сеялка
3D модель
| d | Внутренний диаметр | 16.256 | мм |
| d1 | Наружный диаметр внутреннего кольца | 20 | мм |
| D | Наружный диаметр | 42 | мм |
| B | Ширина внутреннего кольца | 91 | мм |
| C | Ширина наружного кольца | 34 | мм |
| H | Диаметр отверстия | 6 | мм |
| E | Расстояние между осью отверстия и боковой поверхности внутреннего кольца | 6 | мм |
| A | 44.5 | мм | |
| α | Угол контакта | 30 | ° |
| kg | Масса | 0.263 | кг |
| Cdyn | Динамическая грузоподъемность | 14.21 | кН |
| Co | Статическая грузоподъемность | 8.8 | кН |
| Pu | Предел усталостной прочности | 0.3696 | кН |
Технический чертеж
Уплотнение
Чертеж уплотнения
