Продукция
Сеялка

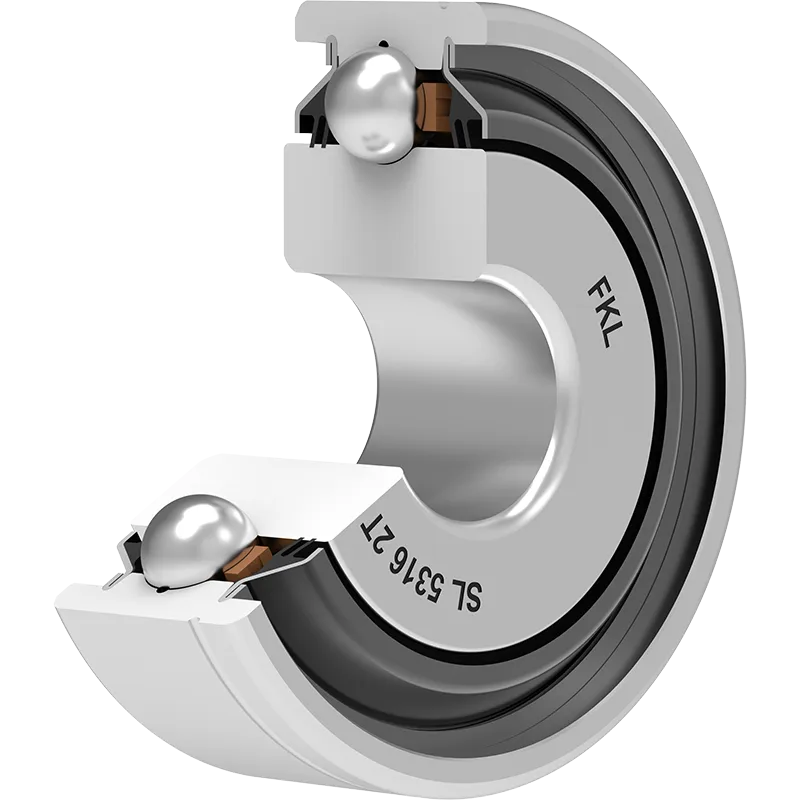

SL 5316 2T
Four Point Contact Шариковый подшипник
Application: Сеялка
3D модель
| d | Внутренний диаметр | 16 | мм |
| d1 | Наружный диаметр внутреннего кольца | 33.74 | мм |
| D | Наружный диаметр | 53.086 | мм |
| B | Ширина внутреннего кольца | 19.4 | мм |
| C | Размер отверстия D-образной формы | 18.288 | мм |
| α | Угол контакта | 25 | ° |
| kg | Масса | 0.21 | кг |
| Cdyn | Динамическая грузоподъемность | 14.02 | кН |
| Co | Статическая грузоподъемность | 7.82 | кН |
| Pu | Предел усталостной прочности | 0.328 | кН |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
