Сеялка

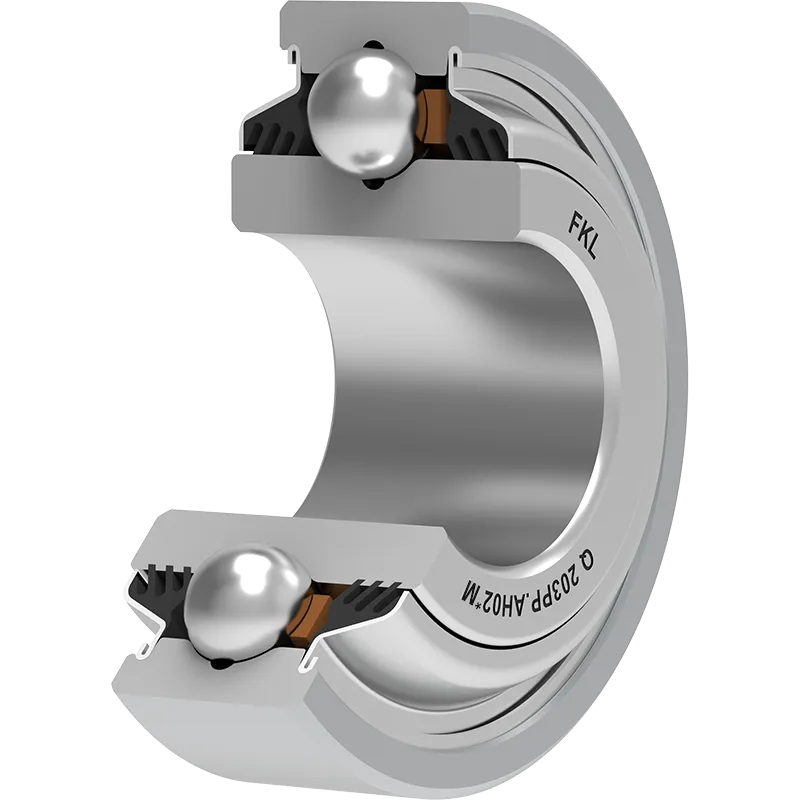

Q 203PP.AH02*M
Шариковый подшипник
Application: Сеялка
3D модель
| d | Внутренний диаметр | 16.2 | мм |
| D | Наружный диаметр | 40 | мм |
| B | Ширина внутреннего кольца | 18.29 | мм |
| C | Ширина наружного кольца | 12 | мм |
| α | Угол контакта | 25 | ° |
| kg | Масса | 0.08 | кг |
| Cdyn | Динамическая грузоподъемность | 15.6 | кН |
| Co | Статическая грузоподъемность | 10 | кН |
| Pu | Предел усталостной прочности | 0.42 | кН |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
