885154B.1

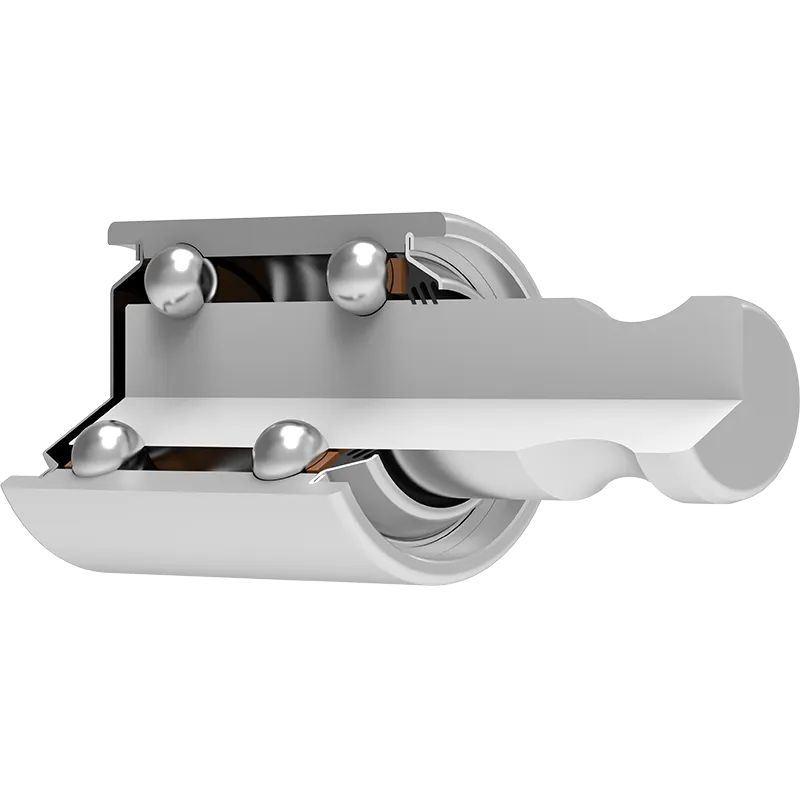

Двухрядный шариковый подшипникs с осью
Application: Ступичный подшипник для дисковой сеялки
3D модель
| d | Диаметр оси | 15.88 | мм |
| d1 | Диаметр оси в месте кольцевой канавки | 12 | мм |
| D | Наружный диаметр | 30 | мм |
| L | Общая длина | 69 | мм |
| C | Ширина наружного кольца | 38.8 | мм |
| E | Расстояние от торца до канавки | 5 | мм |
| kg | Масса | 0.183 | кг |
| Cdyn | Динамическая грузоподъемность | 5.15 | кН |
| Co | Статическая грузоподъемность | 2.94 | кН |
| Pu | Предел усталостной прочности | 0.124 | кН |
Технический чертеж
Уплотнение
МЕТАЛЛИЧЕСКАЯ КРЫШКА / T УПЛОТНЕНИЕ
Металлическая крышка с одной стороны и 3-х кромочное уплотнение с другой. Металлическая крышка предотвращает возможность загрязнения, а 3-х кромочное уплотнение с другой стороны обеспечивает длительную защиту от проникновения любых видов загрязнений..
Чертеж уплотнения
