Сеялка

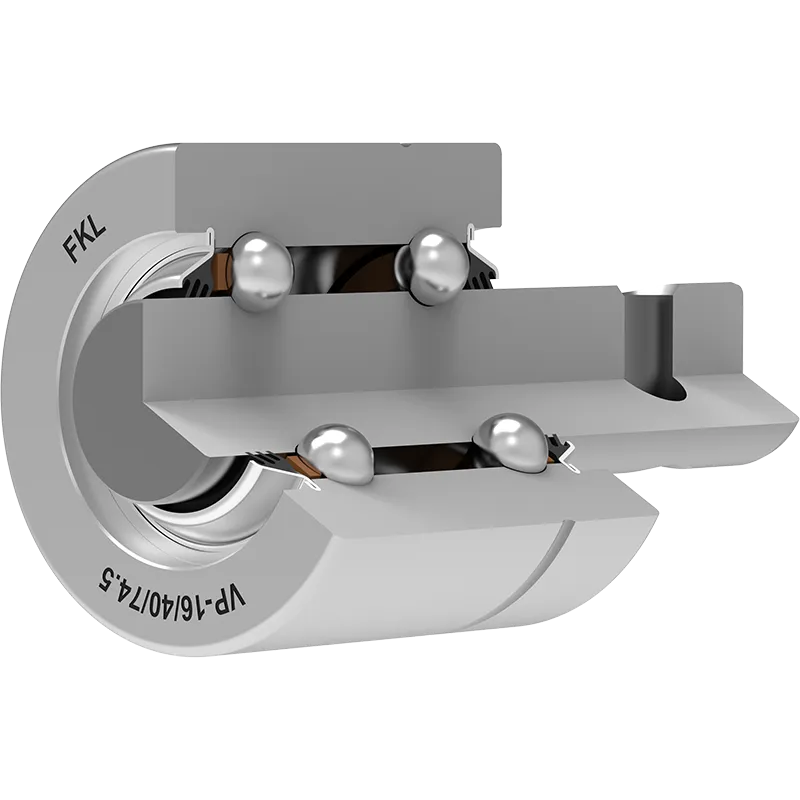

VP-16/40/74.5
Двухрядный шариковый подшипникs с осью
Application: Сеялка
3D модель
| D | Наружный диаметр | 40 | мм |
| d | Внутренний диаметр | 15.918 | мм |
| L | Общая длина | 74.5 | мм |
| C | Ширина наружного кольца | 38.9 | мм |
| E | Расстояние между осью отверстия и боковой поверхности внутреннего кольца | 12.95 | мм |
| H | Диаметр отверстия | 6.5 | мм |
| α | Угол контакта | ° | |
| kg | Масса | 0.44 | кг |
| Cdyn | Динамическая грузоподъемность | 5.15 | кН |
| Co | Статическая грузоподъемность | 2.94 | кН |
| Pu | Предел усталостной прочности | 0.124 | кН |
Технический чертеж
Уплотнение
2T
Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.
Чертеж уплотнения
