SL 3204 TRS

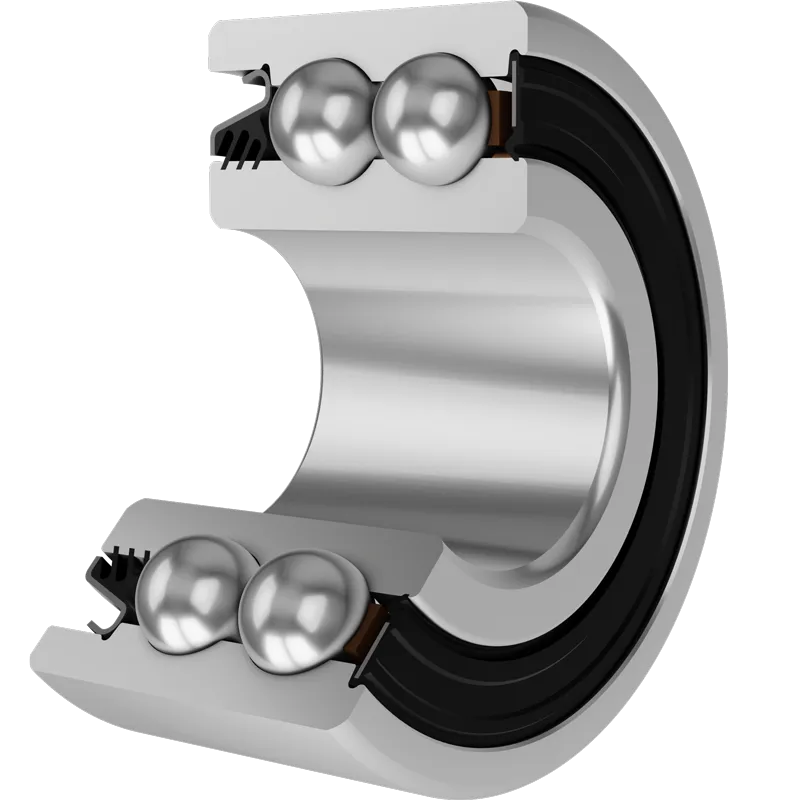

Двухрядный радиально-упорный шариковый подшипник
Application: Сеялки
3D модель
| d | Внутренний диаметр | 20 | мм |
| d1 | Наружный диаметр внутреннего кольцв | 28.8 | мм |
| D | Наружный диаметр | 47 | мм |
| C | Ширина наружного кольца | 26 | мм |
| B | Ширина внутреннего кольца | 26 | мм |
| α | Угол контакта | 25 | ° |
| kg | Масса | 0.196 | кг |
| Cdyn | Динамическая грузоподъемность | 18.8 | кН |
| Co | Статическая грузоподъемность | 12.6 | кН |
| Pu | Предел усталостной прочности | 0.529 | кН |
Технический чертеж
Уплотнение
RS УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ
Уплотнение RS с основной стороны и 3-х кромочное уплотнение с передней стороны, которая подвергается воздействию загрязняющих веществ.
3-х кромочное уплотнение с передней стороны защищает подшипник от проникновения загрязнений.
Чертеж уплотнения
